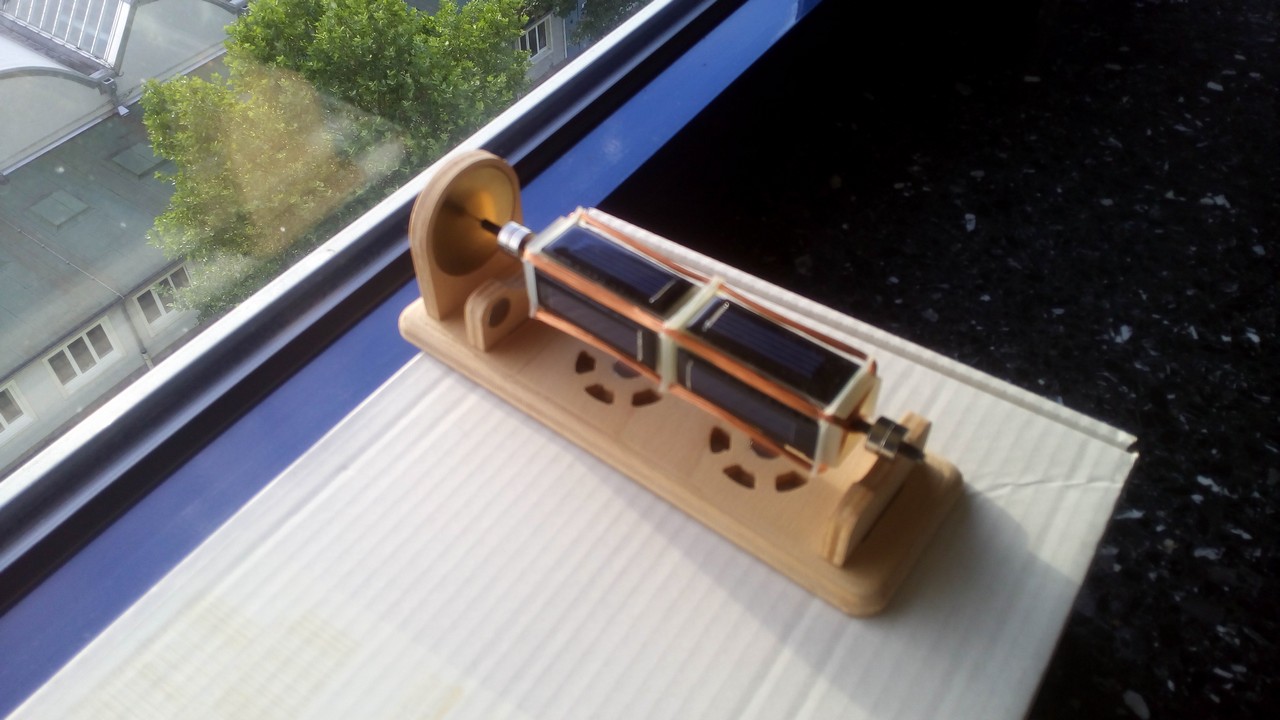

  Таки сделал сам вот эту хреновину, давненько уже, но все забывал запостить фоточки, вобщем апгрейднул ее немного, сделал на 8, а не на 4 батареи:







  Но к сожалению "удачно" встал ногой на каленую шлифованную ось, и пришлось взять текстолитовую, которая оказалась не идеально прямой так что один конец бьет на четверть миллиметра, в результате при слабом свете оно стартует только с толкача.

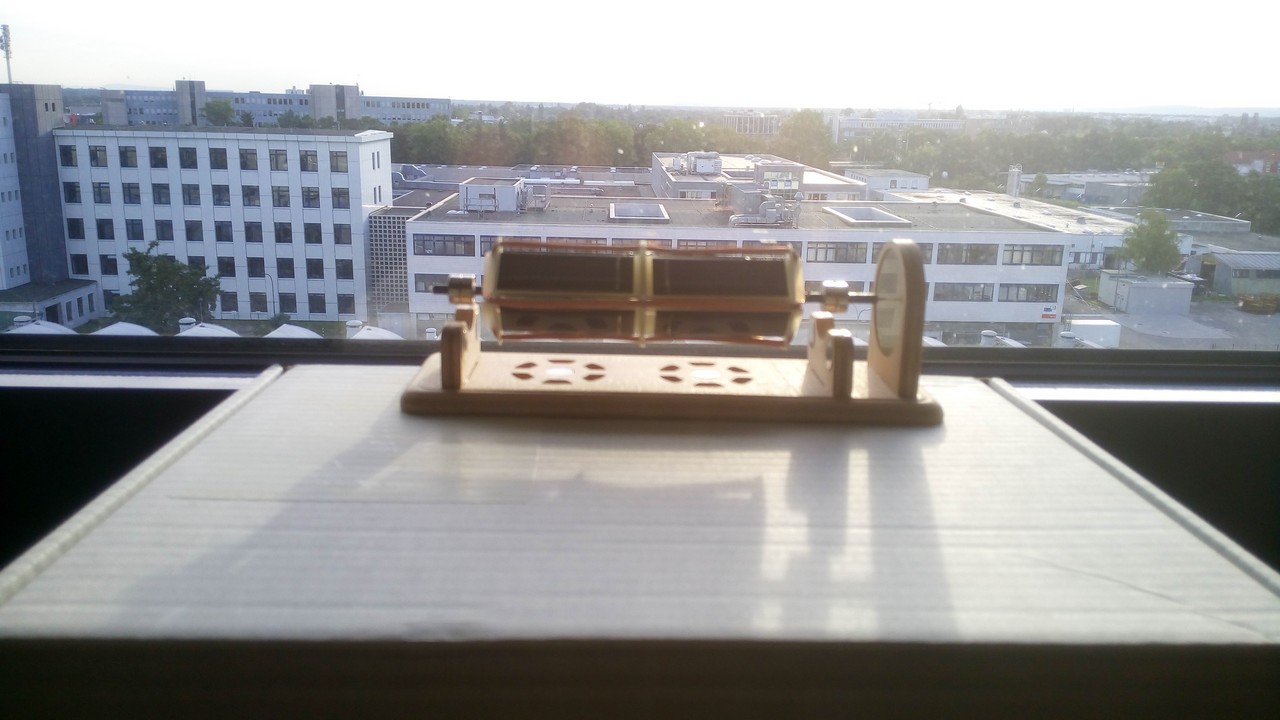

  Но зато крутится очень стабильно, даже от косвенного света от неба с облаками или когда солнце находится точно на противоположной стороне здания:



  Сам ротор сделан на CNC из 1мм стеклотекстолита, обмотка - по ~70 витков провода 0.3мм, батареи как в оригинале 0.5в/100мА соединены последовательно для умощнения. На конце оси - острие от иголки упирается в латунный диск, оставшийся от другого вырезания.

  Основание сделал на том же CNC из 8мм фанеры, на нем вообще все эти поделки делать на несколько порядков проще, самое сложное и долгое - набросать чертеж произвольной сложности, потом сунул в станок и через 15 минут только шкурочкой пройтись. Даже "украшения", углубления для диска и магнитов и пр. не стоят ничего кроме лишних пары минут вырезания.
